lunes, 31 de diciembre de 2012
martes, 25 de diciembre de 2012
EL ILER 20 EN CAMINO
EL ILER 20 A LA VENTA
Javier Solans aprovechando el día de Navidad, ha sacado la primera remesa a la venta de su ILER 20 en su sitio de internet ha colgado las características.
En un correo electrónico a los constructores del ILER 40, nos indica lo siguiente
“…Hola a todos los usuarios del ILER-40.
Me complace ofreceros el kit ILER-20. Tengo preparada una primera remesa especial de 12 kits para enviar durante estas fiestas a los que ya sois constructores del ILER-40.
Para evitar que haya pagos sin poder servir o errores en el proceso, espero que os parezca bien el siguiente protocolo:
a) Si estás interesado en un kit (solo un kit I-20 por cada propietario del I-40) mándame un nuevo correo-e (no contestes a este mismo) solicitándolo. Como verás en sus características, puedes escoger entre el cristal del VXO opción A o B: www.qsl.net/ea3gcy/iler20.html. Recomiendo la opción B, porque es el margen que abarca la frecuencia de llamada QRP 14.285MHz.
b) Lo antes posible que pueda te responderé con el número de orden de pedido y los datos para el pago. Esta primera remesa tiene el mismo precio que el actual ILER-40 70,50€ (con el mini-módulo de CAG y el envío por correo certificado incluidos).
c) Una vez efectuado el pago me lo comunicas, y me recuerdas la dirección.
d) Cuando se hayan terminado los kits, las solicitudes serán contestadas igualmente y podrán pasar a la lista de espera del I-20….
Así mismo prepara para los próximos meses de febrero o marzo el lanzamiento de ILER_DDS que no es otra cosa que un VFO puede ser usado por las dos versiones del ILER y es un generador de RF de 0 a 40 megahercios.
Con estas características.
• VFO PARA TODOS LOS ILER
• GENERADOR DE RF: DE 0 A 40MHz.
• PASOS DE SINTONÍA (STEPS) CONFIGURABLES EN GRUPOS PREDETERMINADOS O TODOS (de 10Hz a 10MHz).
• PANTALLA LCD RETROILUMINADA DE 2 LINEAS DE 8 CARÁCTERES.
• LÍMITES SUPERIOR E INFERIOR DE BANDA PROGRAMABLES.
• CALIBRACIÓN FINA DE LA FRECUENCIA DE REFERENCIA POR SOFTWARE (con precisión de 1Hz).
• VOLTÍMETRO EN PANTALLA CON RESOLUCIÓN DE 0.1V (calibración de 0.01V).
• POSIBILIDAD DE ENTRADAS ANALÓGICAS AUXILIARES (para futuras ampliaciones).
• TERMINALES E/S AUXILIARES PARA AMPLIACIONES. (multibandas, offset Rx/Tx, RS-232, I2C etc.)
• OFFSET TX/RX PARA CW (en futuras versiones).
• SALIDA SINUSOIDAL (NO ONDA CUADRADA).
• BAJO NIVEL DE ESPURIAS. EL ESPECTRO DE TX Y LA MEZCLA EN RX ES IGUAL O MEJOR QUE CON VXO.
• CIRCUITO INTEGRADO DDS AD9850BRS.
• ALTA FRECUENCIA DE REFERENCIA: 125MHz. POR TCXO.
• SEÑAL DE SALIDA 400-500mVpp @200-1500ohms..
• MENSAJE DE BIENVENIDA CON INDICATIVO O NOMBRE PROGRAMABLE POR EL USUARIO.
• FUNCIÓN DE BLOQUEO "LOCK" DEL ENCODER Y PULSADOR.
• GRABACIÓN AUTOMÁTICA DE LA ÚLTIMA FRECUENCIA USADA O DE LA FRECUENCIA ACTUAL.
• LCD RETROILUMINADO CON APAGADO CONFIGURABLE AUTO-ON-OFF.
• ENCODER INDEPENDIENTE AL MÓDULO PARA UN MECANIZADO SENCILLO Y VERSÁTIL (igual que un potenciometro).
• MÓDULO "EMPAREDADO" DE POCO TAMAÑO Y FÁCIL MECANIZADO POR TORNILLOS O ADHESIVO.
• ESPACIO TOTAL OCUPADO: 51 ancho x 36 alto x 40 profundidad (con LCD soldado -5mm) TAMAÑO VENTANA LCD 29x19mm.
• ENCODER DE TACTO SUAVE SIN DETENCIONES (IGUAL QUE LOS EQUIPOS COMERCIALES).
• ROTACIÓN DEL ENCODER 24 PASOS POR VUELTA (velocidad 36 pasos/seg máx.).
• TODAS LAS OPERACIONES SE EJECUTAN CON EL ENCODER Y SU PULSADOR.
• CONFIGURACIÓN MUY SENCILLA MEDIANTE MENÚS DIRECTOS E INMEDIATOS.
• TODAS LAS CONFIGURACIONES SE GUARDAN EN EEPROM (1 Millón de ciclos esc/lec (mínimo) y > 40 años de duración).
• KIT COMPLETO. LAS TRES PLACAS, ENCODER, Y TODOS LOS COMPONENTES (las piezas de SMD están ya soldadas).
Esperemos que Javier siga haciendo este tipo KIT para que a los que nos gusta el cacharreo sigamos disfrutando de la radio en estado puro , realizada por uno mismo`.
FELIZ 2013
EA5GU Paco
jueves, 20 de diciembre de 2012
NUEVOS PROYECTOS....2013
NUEVOS PROYECTOS PARA EL AÑO QUE ASOMA LA CABEZA
La actividad en mi cuarto de chispas, así le llamamos al cuarto de radio los radioaficionados, recordando la época vintage y época de los equipos a chispas y válvulas, no cesa, enfocada sobre todo al cacharreo y la reparación.
Esperemos que la salud y el trabajo nos funcionen por lo menos igual que él año que está a punto de acabar.
En marcha tengo los proyectos de remodelación/reparación de mi primer equipo de CB, IRRADIO MICRO2, que esta francamente mal, finalizar la mecanización del ILER40 en un chasis, reparar varios equipos de HF grandes, son unos complejos retos, ya que la tecnología ha cambiado mucho y la mayoría de ocasiones los fallos son producidos por soldaduras y malas conexiones, manos inexpertas y como no montar algún KIT nuevo, de equipos SDR o transceptores mono banda, os recuerdo que hay en marcha un ILER 20, que en breve verá la luz.
No quiero dejar de lado las pruebas con antenas de hilo, cuando pase el invierno, para hacer pruebas con poca potencia desde mi QTH campero, con mi padre, o desde el móvil con mis colegas de la zona.
TS940
Soldaduras frias.
La realidad , es que, la época de hacer el contacto para la cartulina QSL, confirmar ese raro país o expedición, el 59 de rigor, se me ha pasado, ahora me apetece mas ,dedicar el poco tiempo que me queda a hacer o deshacer, según se mire, cosas por mis propios medios y mis manos.
Mas a mas, ya que las antenas que tengo en mi casa no son para muchos contactos.
Disfrutar de la radio y divertiros al máximo con ella, merece la pena.
Feliz Navidad y feliz año nuevo 2013.
viernes, 14 de diciembre de 2012
EL ILER20 APUNTO DE APARECER EN EL MUNDO EA
Me indica Javier Solans que el nuevo transceptor ILER 20 está a punto de nacer. Le made un correo para que me aclarara para cuando y como iba a ser.
Os paso la información.
Tengo previsto ofrecer una primera serie muy corta del I-20 (de unos 10-12 kits) para navidad o primeros días del año nuevo solo para los colegas de España que ya dispongan del ILER-40. En cuanto tenga a punto los kits, mandaré a todos un email con las pautas para efectuar el pago/pedido. La venta será muy rápida (calculo que en el mismo día saldrán todos).
El ILER-20 es un hermano gemelo del ILER-40, con la misma placa, solo cambian los componentes necesarios para adaptarse a la banda en cuestión, recibe y modula igual de bien, solo que con un 1W de potencia menos.
Estas van a ser sus características
ESPECIFICACIONES
GENERAL:
Cobertura de frecuencia: VXO que sintoniza un segmento de 20 a 100KHz de la banda de 20M
(recomendado 60-70KHz máx. para obtener una estabilidad razonable). La cobertura se selecciona
según el valor de L6 en el circuito VXO.
Control de Frecuencia: Oscilador VXO de alta estabilidad.
Opción A: un cristal de 11.000MHz. (límite superior aprox. 14.276MHz)
Opción B: un cristal de 11.046MHz. (límite superior aprox. 14.320MHz)
Condensador variable de sintonía (polyvaricon).
Antena: 50 ohmios.
Alimentación: 12-14VDC, 35mA en recepción (sin señal), 100mA máx. en recepción. 800-900mA en
Transmisión.
Componentes: 51 resistencias, 77 condensadores, 3 resistencias ajustables, 1 condensador trimmer, 1
potenciómetro (volumen), 9 IC's, 8 transistores, 12 inductancias-choques, 6 transformadores de RF, 1
condensador variable de sintonía, 7 cristales.
Controles del panel frontal: sintonía, volumen.
Controles del panel trasero: interruptor del atenuador RX.
Conexiones externas: micro/ptt, jack de altavoz, antena, entrada DC.
Dimensiones de la placa: 100x120 mm.
TRANSMISOR:
Salida RF: 3 – 4 W (12.5-14V)
Salida 2º armónico: -45dB por debajo de la fundamental.
Demás señales espurias: todas las señales -50dB o mejor por debajo de la fundamental.
Supresión de portadora: mejor de -35dB
Conmutación T/R: Relés.
Preamplificador de micro y pasa-banda
Micrófono: dinámico, aprox. 600 ohmios, tipo CB o similar (no incluido)
RECEPTOR:
Tipo: Superheterodino. Mezclador balanceado.
Sensibilidad: 0.200uV mínima señal discernible.
Selectividad: filtro en escalera de cristales de 4 polos. 2,2KHz ancho de banda nominal.
Frecuencia FI: 3.276MHz.
Preamplificador audio para SSB y CAG de audio (módulo ILER-CAG incluido).
Salida de audio: 250mW @ 8ohms.
Esperemos que pronto inunde nuestras mesas de trabajo para hacernos pasar buenos ratos como nos esta haciendo pasar su hermano mayor el ILER40.
Para cuando el multibanda Javier?
Buenas fiestas –Bon Nadal.
EA5GU Paco Hernandez
viernes, 7 de diciembre de 2012
PRIMEROS AJUSTES DEL ILER 40
Bueno es la hora de la verdad, hay que ver si la criatura funciona y como funciona.
Insisto en que el manual que realiza Javier Solans esta muy bien explicado y siguiendo hoja a hoja te vas encontrando que la cosa toma la forma que debe de tomar.
Ayer acabe la bobina de sintonia la L6, cincuenta y tres vueltas en el toroide mas grande del kit, hoy he colocado los espines de conexion y he soldado la alimentacion, el altavoz externo y un conector PL de antena , hembra, para colocarle a antena exterior.
Ultima revision visual del montaje, repaso de soldaduras y cruzamos los dedos, le aplico tension de la fuente de 13.8 voltios.... y se ilumina el led de color verde, espero a que se caliente el ciruito y no sale humo de ningun componete, subo el volumen y hay un soplido caracteristico de los equipo de radio.
Siguente paso , sueldo en su sitio la bobina L6 y con el frecuencimetro que me construi le coloco la sonda cerca, perfecto la frecuencia es de 12065 megahercios.
Aqui veis el banco de prueba con todos los cables por encima del kit.
Os dejo el enlace con el video , aun queda muchisimo trabajo pero lo acometo con mucha ilusion..
https://www.youtube.com/watch?v=4sMnVn3d_LE&feature=plcp
Bien seguiremos con los ajustes.
EA5GU Paco- Felices Navidades
Conecto la antena y empiezo a escuchar una estacion francesa, buena pinta tiene el montaje ahora seguiremos con los ajustes..
domingo, 2 de diciembre de 2012
EL ILER 40 EN SU FASE FINAL
Bueno ya esta casi acabado , esta mañana he rematado las bobinas y los transformadores y he soldado los ultimos componentes del montaje , unicamente me queda de bobina de sintonia la L6.
Os pongo una foto del aspecto que tiene, bajo la atenta mirada del pitufo radiopita.
El manual esta super bien explicado y bien documentado graficamente, las fotos insertadas en el aclaran mucho lo que hay que realizar.
No tiene nada que ver con el montaje de Ensermbler ya que son diferentes tipos de componentes, pero tambien se disfruta con el.
La semana que viene espero darle corriente y empezar con los ajustes.
Pero eso ya lo contare..,
72 EA5GU Paco
jueves, 22 de noviembre de 2012
A VUELTAS CON EL ENSEMBLER RXTX
A VUELTAS CON EL ENSEMBLER RXTX

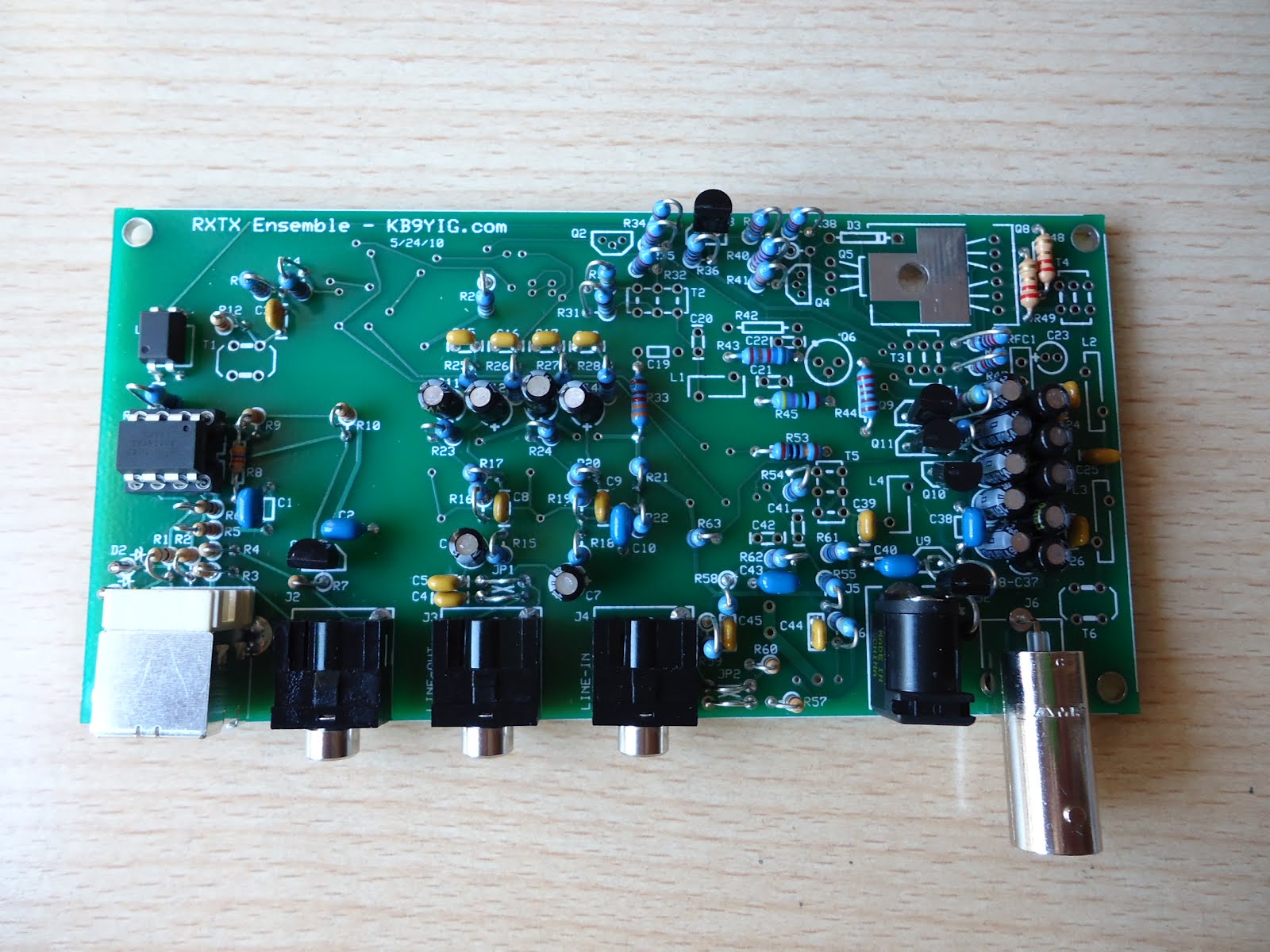

Recordáis que acabe el kit SDR ENSEMBLER RXTX y no acababa de funcionar…
Lo aparque hasta que reseteara un poco, clarificar ideas , releer en manual tan excelente de wb5rvz y sobre todo de recuperar un poco de vista, dedicándome por completo al ILER40, pero la cabeza del radioaficionado cacharreador no para y hemos vuelto al ataque con el montaje.
El OL, Oscilador Local, no acababa de funcionar y es fundamental que oscile para que funcione el invento. Centrados en esta etapa revise a fondo tanto continuidad como tensiones, BINGO! Soldadura fría en micro componente de OL, el chip minúsculo de 5 patillas que está en la parte de abajo del montaje era el culpable, repasadas las soldaduras y comprobada la continuidad ya escuchaba en mi equipo de HF la frecuencia patrón de oscilación. Esto es los 28 megahercios para conseguir los 40 metros (7 MHz) ya que esa frecuencia patrón la divide entre cuatro para obtener la frecuencia de trabajo.
Vuelvo a conectar el aparato a PC y se comporta de diferente forma, pero sigo sin escuchar nada coherente en ninguna de las tres bandas de diseño del montaje, esto es 40-30 y 20 metros, pero si oigo la FM comercial que tengo a menos de 300 metros, reviso de nuevo la configuración del programa y veo que todo está bien.
Me centro en la configuración del programa, entonces cambio el ordenador y coloco el portátil que uso habitualmente con los SOFTROCK LITE,…EUREKA ¡!! Funciona recibo estaciones de Valencia llamando en SPLIT a una estación DX en cuarenta metros, fuertes y claras señales en banda lateral superior, por fin esto tiene buena pinta.
Ahora nos queda que probarlo en transmisión y después a gestionarlo en remoto para colocarlo fuera de mi QTH, pero eso es otra historia de momento
"La peor derrota de una persona es cuando pierde su entusiasmo."
martes, 13 de noviembre de 2012
EL ILER 40 EMPIEZA A TOMAR FORMA
Bueno la cosa ya tiene algo de color, pese a que no le dedico el tiempo que quisiera ya tiene un tono y aspecto de kit.
Ademas hay novedades interesantes, Xavier ha decidido comercializar la modificacion del CAG y crear un añadido a bajo coste para mejorar el Kit inicial, otra buenisima idea para incluirla en el kit.
En la web de EA3GCY teneis mas informacion al respecto.
Seguire con el montaje.
Salud y suerte para lo que nos tiene que venir.
EA5GU Paco.
martes, 6 de noviembre de 2012
5 AÑOS DE URSA ...
Que es URSA?
URSA son las siglas de Unión de Radioaficionados Sin Antenas.
Que pretendo con esto, ayudar ,colaborar y asesorar a este grupo de radioaficionados que cada vez es mayor y no puede realizar su hobbie, la radio.
Cuales son los requisitos para acceder a este grupo, ser radioaficionado.
Cuanto cuesta, nada es gratis.
Que necesito, colaboración de todos para que nos conozca mas gente y seamos un gran grupo de trabajo.
Es una asociación sin animo de lucro.
A que aspiro, solamente a poder colocar mis antenas en mi comunidad de vecinos.
Para mas información y colaboración ea5gu.paco@gmail.com
Asi empece este blog que ha sobrevivido 5 años y que espero que siga siendo un punto de consulta para todos los que amamos la radio y tenemos que cambiar nuestra forma de hacerla.
Sigo sin tener las antenas en mi QTH , pero no me han quitado las ganas de hacer radio, he tenido que cambiar mucho en mi vida pero disfruto de lo que me gusta , la radio.
Gracias a mi esposa Rosa y a mis hijos Sergio y Ruben por estar dandome apoyo y cariño.
Y a vosotros .... Gracias por estar ahi.
EA5GU-Paco
sábado, 3 de noviembre de 2012
YA ESTA AQUI EL ILER40

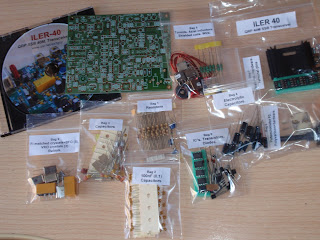

Ya he recibido mi ILER 40 en casa, gracias Javier (EA3GCY), el kit viene bien preparado para el envio por correos.
El sobre grande contiene otro mas pequeño acolchado , fuera va un CD con el manual , los articulos de CQ de Javier en su etapa como articulista en CQ Radio Amateur española, un subdirectorio con las caracteristicas de los semiconductores y en otro los manuales en castellano e ingles , esquemas y un CAG (control automatico de ganancia ) del ILER 40, yo me he impreso el manual en color, lo siento soy de la vieja escuela y me gusta el papel, tambien lleva junto con la carcasa del CD la placa de circuito impreso de buena calidad, por la cara de las soldadura Javier ha soldado el unico componente SMD, por si alguien tiene problemas con este tipo de componentes tan diminutos.
Dentro del sobre mas pequeño, con embalaje de plastico con burbujas, los componentes identificados en ,9 bolsitas que son el orden del montaje en la placa base.
Bueno voy a reeleer de nuevo el manual, comprobar que los componentes estan todos y manos a la obra, a disfrutar de hacer las cosas en casa por uno mismo.
72 EA5GU Paco
jueves, 1 de noviembre de 2012
ACABADO EL SOFTROCK LITE 20 METROS
Ya he finalizado, y bien, el segundo montaje de Tony Parks, el softrock lite II para la banda de 20 metros, 14 megahercios.
El primero fue para la banda de 40 metros y este segundo me ha costado menos, al ya tener la experiencia del anterior y del ensembler en las soldaduras de SMD.
Gracias Tony por enviarme los condensadores que me faltaban para acabar este kit!!!
Termino de probarlo con el programa HDSRD y recibe bien las telegráficas de 20 metros, la frecuencia de ajuste se ha quedado en 14,043 megahercios con lo que cubre toda la telegrafía de esta banda.
No dejéis de realizar montajes y arreglos en la estación por vuetros propios medios, no hay mejor satisfacción.
72 EA5GU Paco
miércoles, 24 de octubre de 2012
LOS EA TAMBIÉN SABEN HACER KIT-EL ILER40
ILER 40 OTRA FORMA DE HACER RADIO
El mundo del montaje de equipos en EA (España) ha renacido a raíz de la irrupción de el ILER 40 , un KIT cien por cien EA diseñado por Xavier Solans EA3GCY sacado de el transceptor "80M Antek" de Andy (Andrzej Janeczek) SP5AHT publicado en la revista "Swiat Radio" .
El éxito de este KIT ha saltado las fronteras, solo tenéis que ponerle a youtube la búsqueda ILER40, la demanda de este montaje es bárbara.
Os aconsejo que visitéis el sitio de Xavier y que intentéis montar algo con vuestras manos, la satisfacción de hacer algo por uno mismo y que funcione no tiene precio.
Disfrutar de la radio en todas las sus facetas y por qué no en QRP kit también.
Saludos EA5GU. Paco
viernes, 12 de octubre de 2012
ACABADO EL FRECUENCIMETRO INDIO
Bueno colegas y blogeros de radio aventuras, ya lo he acabado el frecuencimetro del colega VU3SUA, aunque la idea es del colega alemán DL4YHF lo podéis ver en su sitio http://www.qsl.net/dl4yhf/ .
No presenta problemas en el montaje, en un par de horas lo he terminado y funciona correctamente, con un pequeño desvío de un kilo hercio
El manual en ingles esta muy claro, si que echo en falta el esquema del montaje, ademas ha cambiado los transistores de la serie BD a la serie 2N y no lo indica.
Se puede montar en dos configuraciones, para instrumento de medida o por el contrario para colocarlo dentro de un montaje de radio kit como dial, en esta configuración los componentes mas grandes los montaríamos por la parte de las pistas del circuito impreso.
He necesitado ajustar un poco el condensador para dejar centrada la frecuencia , pero ninguna ajuste mas por que carece de mas ajustes, es fundamental ajustar el kit
en frecuencias altas, yo lo he ajustado en 28 mega hercios, el aparato llega hasta 60 mega hercios.
En 12 metros la frecuencia estaba exacta y eso que la sonda de medida estaba alejada del conector de antena, la sensibilidad es buena.
Podéis ver que se pueden hacer cositas por uno mismo con poca inversión y gran diversión.
Buen fin de semana a todos.
EA5GU Paco
jueves, 11 de octubre de 2012
KIT FRECUENCIMETRO DIGITAL DE VU(INDIA)
Acabo de recibir el kit del frecuencimetro digital que he comprado por EBAY en la India.
La idea es del colega VU3SUA, podéis ver su tienda en http://amateurradiokits.in/
Viene bien presentado.
El manual viene en fotocopias con un ingles bastante claro, la mitad del montaje se hace por la cara de las pistas y el resto por encima de la serigrafia del circuito impreso.
Ya tengo mas faena, el softrock y este.
Ya os voy poniendo las fotos de como queda.
A divertirse toca.
hihi Salud y suerte. Paco EA5GU.
lunes, 8 de octubre de 2012
SOFTROCK LITE II
Esperando a que lleguen los kit que tengo pedidos por internet, y con muchas ganas de seguir soldando, me he encontrado en el cajón un kit de SDR para la banda de 20 metros , el Softrocklite II , y como no podía ser de otra manera me he puesto a montarlo.
El de 40 metros funciona fenomenal , espero que este tampoco me falle...
El pitufo también ayuda..hihi
La placa va tomando forma, todos los componentes SMD están en su sitio.
El secreto para soldar SMD a mano.
Buen pulso
Buenas gafas de aumento.
Flux para soldar, esto es un invento total.
Buen estaño.
Yo gasto un soldador de punta no muy fina, me he acostumbrado a soldar con 35 watios, y si vas rápido no te cargas nada.
Y sobre todo mucha paciencia...
73 de Paco EA5GU
lunes, 1 de octubre de 2012
LAS VUELTAS QUE DA LA VIDA...
Por circunstancias de la vida ha vuelto a mí el primer equipo de veintisiete (CB) con el que empecé esta estupenda afición que es la radio. Con el realice los primeros QSO( contactos de radio ) en la banda ciudadana, me costos 10.000 pesetas del año 1983, gracias a mis padres por prestarme el dinero, lo alimente con una fuente autoconstruida que me costó un par de finales y con una antena vertical de móvil primero, después con un dipolo también fabricado por mi hice fantásticos comunicados en AM en los 40 canales que tenia con Europa y las islas.
Eran otros tiempos, sin móviles, solo podían tenerlo los ricos, sin internet, era un hobby en alza en la juventud de la época, como no tuve que venderlo para comprar otra emisora y le perdí la vista, hasta que después de casi 30 años ha regresado a mis manos.
El equipo está bastante deteriorado, ya que estuvo montado en una embarcación de recreo, el micrófono ha desaparecido, los conectores de auricular y PA están rotos, la placa base ha sufrido varias reparaciones con manos inexpertas y está muy mal, pero me he propuesto que reviva y poder enseñarle s mis hijos el aparato que me hizo disfrutar de joven el mundo de la radio en mi modesta casa.
Lo primero buscar en EBAY repuestos, creo que ya he encontrado una radio muy similar que me va a permitir hacer de las dos una, aunque cara lo pago con ganas para poder hacer los implantes necesario para que reviva mi vieja pero estimada IRRADIO MICRO 2.
Pongo la foto bajada del museo de la CB , pero el verdadero estado es otro….
Podéis ver el frontal del aparato que esta bastante deteriorado.
El interior da ganas de llorar. snif!!!
Las pistas aun peor.
Me queda trabajo con ella , pero vamos a ver que podemos hacer.
Ya os voy contando.
Disfrutar cada momento , dia que pierdes dia que no recuperas.
Salud EA5GU.
domingo, 23 de septiembre de 2012
ILER 40- EA3GCY
Bajo el nombre de ILER 40, Xavier Solans EA3GCY ha realizado un kit, recordar que kit es autoconstruido hecho por uno mismo, para la banda de radioaficionado de 40 metros, esto es un receptor emisor para 7 megahercios.
Quien no recuerda la gloriosa época de la revista CQ radio amateur, cuando estaba en los kioscos en papel, aun existe pero por internet y bajo pedido, los estupendos artículos técnicos de Xavier que nos hacían sentir interés por hacer las cosas uno mismo y no perder el amor por la radio, aun podéis leer algunos en su web.
El ILER 40, nombre que le ha puesto por su tierra natal, LLEIDA, es el primer kit hecho en EA y podéis ver sus características y pedirlo en la web de Xavier, http://www.qsl.net/ea3gcy/ .
No voy a entrar en datos técnicos pero si os aconsejo que veáis en YouTube lo que se puede llegar a realizar con algo fabricado por uno mismo.
Disfrutar del tiempo que paséis en la radio porque el tiempo que pasa no vuelve…
Saludos y buena semana :-)
Paco EA5GU
martes, 11 de septiembre de 2012
MALDITO QRM DE LA CIUDAD- LO ODIO
domingo, 26 de agosto de 2012
EL FINAL DEL VERANO LLEGO...
Conclusiones post vacacionales.
A la vuelta del verano, algunos ya ni nos acordamos de las vacaciones, y después de la lectura de varios libros de playa, esos que empiezas y que puedes acabar debido al tiempo libre, revisemos en voz alta lo que ha pasado en estos casi dos meses de solsticio de verano.
La actividad de radio ese año se ha limitado a probar artilugios con el FT817ND, a cacharrear con el montaje del ensembler RXTX, un kit de transmisión y recepción en tres bandas, a elegir en el proceso de construcción y a experimentar con el TDT SDR, radio definida por Sofware con un simple descodificador por USB de televisión, ya comentado inicialmente en una entrada anterior al blog.
Empezaremos por el final, SDR TDT , este sistema de recepción de señales de radio por USB esta siendo el juguete del verano para más de un radioaficionado , ya que entre 17 y 25 euros tienes un completo escáner todo modo desde 80 y pocos megahercios hasta mas allá de las microondas, en todo modo y a un solo clic de ratón. Aplicaciones tanto para Linux como para Windows , es fácil de configurar y más fácil de usar, yo estoy usándolo con el SDRSHarp y va al las mil maravillas, no es un escáner de alta calidad ni un receptor de radio fenomenal pero no le podemos pedir más por lo que cuesta. Día a día aparecen nuevas opciones para estos juguetitos y están haciendo algunas modificaciones para poder recibir por debajo de los 50 megas y poder oír las bandas bajas.
La segunda alternativa que me ha tenido ocupado el tiempo libre este verano ha sido el kit americano ENSEMBLER RXTX, un montaje mixto de SMD(montaje superficial de componentes) y componentes discretos, los de siempre, estamos ahora en un compas de espera ya que no acabada de funcionar, cómo me paso con el ROCKY de 40 metros, al final se soluciono y espero que pronto encuentre la avería que no hace que acabe de recibir al ensembler, preparare las conclusiones en breve en otro artículo, ya que creo que los kit deberían de volver a resurgir en el mundo de los radioaficionados como antes en los 80 y 90, para no dejar de sentir lo fantástico que resulta hacer algo con tus manos y que funcione después…
Por último no podía faltar en mi bolsa de viaje en pequeño FT817ND de Yaesu, este equipo es un Walkie Talkie multimodo multibanda a baterías, un pequeño gran equipo de esta firma Japonesa, que me hace pasar buenísimos ratos tanto en HF con en bandas altas, en móvil o al hombro. Tenía un par de antenas para arreglar y sanear, una de VHF y otra de varillas de la ECO y han quedado probadas y ajustadas para la próxima salida al campo o móvil portable.
No he participado en concursos, no he realizado contactos pero he seguido disfrutando de la radio como siempre.
Buena vuelta a la jungla de la ciudad y paciencia con la vuelta al cole.
martes, 24 de julio de 2012
DE VACACIONES SIN PRIMA LA DE RIESGO
viernes, 22 de junio de 2012
ESCANER MULTIBANDA POR 17 EUROS.
ESCANER MULTIBANDA POR 17 EUROS.
Ya está en mi casa (QTH) el decodificador TDT basado en el fantástico chip RTL2832, la verdad es que haber esperado ha merecido la pena, o eso espero, porque a la hora de escribir estas letras aun no le he acabado de sacar punta y no he tenido la suerte de sentir el potencial que según leo tienen estos aparatos en la recepción de señales de SDR para las bandas altas.
Quiero agradecer a EA5YJ su ayuda para recibirlo desde China, gracias Alfredo por tu tiempo, viene con una cajita como un paquete de tabaco, una antenita para recibir la televisión de unos 10 centímetros y una tarjetita de papel para que te bajes del sitio del vendedor los drivers para instalarlo en el ordenador.
Después de varios intentos y de varios correos en el foro de la URE y en el foro de EB5AGV, gracias Jose por tu ayuda, ya esto funcionando con el chinito. Estaba el secreto en los drivers, tuve que reinstalarlos y en la versión del soft para decodificar las señales que captaba el TDT, ¡ya funciona¡ a escuchar las bandas.
Llama la atención la calidad del audio en bandas de radioaficionado, empecé a escuchar con la antenita que trae el aparato de china, que por cierro la pobre se caía a pedazos, el pegamento de la base magnética no es de lo mejor del mundo, pero enseguida deseche esta opción y le coloque una bibanda que tenia por el cuarto de las chispas, la cosa cambio como del día a la noche….
Ya os sigo contando conclusiones...
Paco EA5GU
Ya os sigo contando conclusiones...
Paco EA5GU
domingo, 17 de junio de 2012
RECTA FINAL ENSEMBLE RX TX
En montaje ya esta en su recta final, la verdad es que estoy disfrutando de lo lindo, este kit me esta haciendo pasar largas tardes de fin de semana pegado a los esquemas y al soldador.
Y escuchando con mi otro SDR los 40 metros mientras escribo estas lineas.
Aqui teneis otra foto.
Os aconsejo el uso del Flux JBC para las soldafuras SMT ayuda bastante para poder soldar esas pequeñas patitas.
Ya va quedando menos para probarlo.
73 EA5GU-Paco
Os aconsejo el uso del Flux JBC para las soldafuras SMT ayuda bastante para poder soldar esas pequeñas patitas.
Ya va quedando menos para probarlo.
73 EA5GU-Paco
martes, 12 de junio de 2012
ENSEMBLE RXTX-- VA TOMANDO FORMA
Ya tengo casi todos los componentes de la placa soldados por la parte de arriba.
Os dejo la foto.
El circuito controlado por el USB tambien funciona.
domingo, 3 de junio de 2012
TRASTEANDO EN LOS CAJONES. CACHAREANDO
TRASTEANDO EN LOS CAJONES. CACHAREANDO
Revisando y vaciando los cajones , he encontrado un receptor chino, kaide KK-1012, y me he acordado del montaje que hizo José Luis de Vicente , el SWL Colombiano y que tan bien explicado está en su blog, http://swlcolombia.blogspot.com.es/ , y porque no, lo he abierto para ver que tal era por dentro y si podía usarlo para adaptarlo de igual manera.
Lo primero que me ha llamado la atención es la mala calidad de las soldaduras, no recibia bien por este motivo, repasadas unas cuantas, que casualidad utiliza el mismo chip con el que ha realizado el montaje José Luis. Pues como decimos en Valencia, pensat y fet (pensado y echo), solador en marcha, colocamos las soldaduras en donde indica en su blog , le coloco un conector externo PL y en 20 minutos tienes un SDR multi-banda de 10 euros .
Ciertamente no es una maravilla pero funciona y se oyen bastantes cosas.
Ademas el montaje del Ensemble RXTX va tomando forma, el circuito oscilador USB ya esta montado y reconocido por el ordenador, ahora sigo con el resto del montaje...
PACO EA5GU
sábado, 19 de mayo de 2012
PROBLEMA CON CARGADOR WOUXUN
He tenido serios problemas con los cargadores Wouxun, diseñandos sin control de calidad el transistor de carga se le va como un marinero en nuevo puerto, despues de realizar pruebas creo que lo he solucionado .
Os envio algunas conclusiones.
Se calienta en exceso por un mal diseño por ahorar costes, las soldaduras de la placa estan recalentadas, lo que pense es cambiar de ubicacion el transitor,colocando uno similar , equivalente pero mas potente.
El transistor presenta este aspecto.
Aqui podeis ver la modificacion, con un transistor de similares caracteristicas y mas potencia .Solucionado...
La radio es experimentar y mejorar, pues entonces , mejora..
ENSEMBLE RXTX
Hola ya esta aqui el nuevo kit- SDR , nos ponemos manos a la obra, el kit viene bien presentado, en bolsas , por tipos de componentes, y en la red (internet) esta toda la documentacion.
Estoy soldando , tiene muy buena pinta.
Como todos estos KIT hay que soldar con lupa y mucha paciencia, sin prisas y afrontando el proyecto con un ritmo lento.
Ya os ire colocando las conclusiones y fotos del mismo.
Aqui podeis ver como va el montaje.
VALENCIA 22 de Mayo 2012.
Las gafas que uso para soldar SMD.
La soldaduras son bastante mas complejas que el SoftRock ...
A disfrutar de la radio.
73 Paco EA5GU
lunes, 7 de mayo de 2012
SOFTROCK LITE II
MONTAJE SOFTROCK LITE II
Por fin he acabado el montaje del KIT SoftRock lite II , tengo dos receptores uno de 20 metros(14 MHz) y el que he acabado este fin de semana de 40 metros( 7Mhz). Se trata de un kit SDR (Radio definida por Software) mixto, montado en una placa de doble cara con componentes discretos y Surface-mount technology (SMT) , a simple vista parece fácil pero hay que tirar de pulso y una buena lupa para soldarlos.
El kit viene en una bolsita con los componentes identificados, y te bajas de la web del diseñador un manual en PDF que está muy bien explicado, en ingles claro, el manual es el mismo para todos los kit que se pueden montar en esta plaquita de circuito impreso, desde 160 metros hasta 10 metros.
Os pongo las fotos del montaje a lo largo del mismo.
El arranque del montaje fallo, no recibía nada y solo se escuchaba en la pantalla del PC un tono muy molesto, me explico, las prisas en acabarlo me hicieron soldar mal el conector de audio al PC, había un corto circuito entre un canal y la masa, además no me preocupe mucho de ponerle una buena antena, con lo que lo único que conseguía era ruido y más ruido. Subsanados estos pequeños inconvenientes, empezó a recibir señales en la banda de radioaficionados de 40 metros.
Los programas que estoy utilizando son el Rocky, que aconseja el diseñador y el HDSRD , http://www.hdsdr.de/ , me gusta más que el anterior ya que tiene un interface grafico más brillante y tiene bastante mas utilidades, pero hacen los dos lo mismo, convertir las señales digitales recibidas en audio.
Con esto que os quiero trasladar, pues algo fundamental, la sensación de las cosas hechas por uno mismo y que después funcionan no tiene precio, no hay adjetivos que definan lo a gusto que me quede y el disfrute que pase no existen en el diccionario, es fantástica la felicidad que sientes cuando algo realizado por ti funciona bien.
Esto me da pie a que siga cachareando, montándome los equipos , experimentando en una palabra disfrutando de la radio en mi poco tiempo libre.
Aprovechar el tiempo que luego no lo recuperareis…
EA5GU-Paco
lunes, 30 de abril de 2012
ANTENA DE TRES ELEMENTOS DE BARANDILLA- ANTENAS OCULTAS
Este articulo lo realice hace unos meses o quizás años, no recuerdo, pero os lo vuelvo a publicar en este sitio porque creo que puede ser útil para más de un colega que está afectado por las circunstancias que diariamente nos rodean. Con algunas ideas más espero que os sirva de punto de arranque.Si necesitais alguna aclaración mas, no dudéis en preguntármelo.
ANTENA DE TRES ELEMENTOS DE BARANDILLA- ANTENAS OCULTAS.
El fracaso es el camino de la falta de perseverancia.
Siempre he pensado, que nunca hay que tirar la toalla ,cuando las ganas de hacer algo son mayores que los impedimentos que nos ponen.
Muchos sabéis que no he podido montar mis antenas en mi QTH por la cabezonería de mis vecinos y las trabas del ayuntamiento de mi ciudad.
Pero recordando al humorista Joe Rigoli , “yo sigo…”.
No he cejado en mi intento de hacer y escuchar la radio en mi casa, no hay nada como después de la jornada de trabajo y la charla familiar ponerse a oír las bandas leyendo artículos en Internet, montando equipos, soldando cables o haciendo lo que te gusta y te sirve de válvula de escape.
Andaba dándole vueltas a la cabeza para colocar una antena de hilo de unos 10 metros a lo largo de la barandilla metálica de mi QTH, pero no me decidía por si me decían algo o por si mi esposa se ponía de mal humor.
La noche pasada aprovechando la oscuridad, cada vez me estoy haciendo mas nocturno y oscuro, coloque una antenita de hilo debajo de mi barandilla acoplada a el balun de 9:1 de la BB6W, en media hora la monte y no puede dejar de probarla enseguida.
Fantástico oía las señales de la onda corta, 160 metros , 45 metros brillantes, en cuarenta metros acoplaba, salte de golpe a 10 metros y lo mismo, acoplaba. Baje a 20 metros 14200Mhz , una estación especial a las 22.30 entraba con señales buenas para la hora que era, y como no , también cargaba.
La idea es aislar del elemento metálico el elemento radiante, use cable eléctrico de cobre multifilar de 1,5 milímetros de color marrón, como la fachada de mi QTH, asi mismo una vertical bibanda de Diamond la he forrado con cinta aislante marrón, y también está haciendo su trabajo perfectamente camuflada en el balcón que da a la calle.
Me faltan pruebas en CW y algún concurso, creo que el rendimiento va a ser bueno. Este comentario doy fe que en el momento que lo hice no fui consciente de que realmente si da buen rendimiento, con una potencia de entre 10 y 15 watios en CW y 3 a 5 watios en digitales, todo lo que escucho lo trabajo, también en QRP en CW funciona bien. No es una direccional de 3 elementos pero oigo y me oyen.
Prueba superada la satisfacción del trabajo bien hecho es fundamental para no perder las ganas por mejorar y divertirse.
No dejéis que nadie os quite la ilusión por vuestra afición y si os ponen trabas utilizar vuestra imaginación que es algo que nadie os va a poder quitar….
Salud y suerte.
EA5GU –Paco
<
Suscribirse a:
Entradas (Atom)
