TAK-tenna. Antenas raras para soluciones raras.


ANTENAS ESPECIALES PARA SITIOS REDUCIDOS Y SITUACIONES ESPECIALES.


El otro día navegando por la red me apareció por casualidad un enlace con las antenas TAK, TAK-tenna de un colega americano que tiene pendiente su patente, os aconsejo que visitéis su página;

http://www.tak-tenna.com/

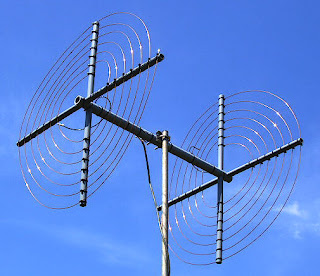

Esta antena es una antena de reducido tamaño, el modelo es PET windon, una veterana antena, y como bien narra en su blog el amigo Fernando EA7HFW, es una antena dipolo 1/2 onda en espiral construida con tubos de PVC de fontanería que sustentan y dan forma a los ramales. Apenas tiene 80 x 80 cm. y a unos 4 m. del suelo funciona perfectamente dando un ancho de banda de 55 KHz. con una ROE menor de 1:1,2.
Dado su carácter de dipolo y su tamaño es altamente directiva, presentando una atenuación de aprox. 18 Db sobre las puntas con respecto al F/B, en transmisión su rendimiento es sorprendente, asemejándose a la de un dipolo normal. La alimentación es con coaxial de 50 ohmios y la adaptación es perfecta, no presentando retorno de RF y por tanto no necesita de choque alguno, aunque personalmente le puse un balun 1:1. Físicamente no presenta ningún calentamiento de la espiral (señal que radia), pensada y construida para que aguante perfectamente las "ayudas" de hasta 1 Kw.
Es discreta y perfecta para días de campo-playa y cambiando la constructiva del PVC por tubos de fibra de vidrio la puedes poner fija y si le añades un pequeño rotor no dudo te sorprenderá. También se comporta como omnidirecional si la instalas verticalmente
Evidentemente no pretendas sustituir tu maravilloso dipolo de ventitantos metros colocado sobre tu torreta a 10 metros del suelo, pero fabrícala y compárala con esta de 0.8 x 0.8 m. a solo 4 m. del suelo para 7 MHz.

Podéis visitar la página de Fernando:
http://ea7hfw.blogspot.com/

Me ha seducido mucho esta antena ya que es de fácil construcción, y reducido tamaño, para portable ideal, y para colocarla en el balcón de casa como un tendedero de ropa por ejemplo.
Ideal para colocarla en cualquier sitio pequeño, y con un poquito de inventiva pasa desapercibida, o eso espero.

Manos a la obra y a cacharrear.
Como podéis ver con este material esta hecha.

22 m. hilo cobre rígido de 2,5 mm
0,8 m. cable flexible aislado de 2,5 mm
4 tubos fontanería PVC a 80 cm. de 20 mm.
1 tubo fontanería PVC a 80 cm. de 40 mm.
3 tapones ciegos PVC de 40 mm.
6 tapones ciegos PVC de 20 mm.
2 pinzas cocodrilo, 1 brida para mástil, 1 tubo de pegamento PVC, 2 tornillos métrica 5 de 50 mm., 4 tuercas y 4 arandelas

Voy probarla y ya os cuento.

EA5GU Paco Hernandez

2 comentarios:

Anónimo dijo...

Hola
muchas gracias por el esquema de la antena hacia mucho que lo buscaba pa poder probarla.
La probaste ya? que tal funciona?
Tiene caracter directivo?
Segun e leido si pero le pregunte a un nordico y me dijo que muy poco solo frente espalda.
un saludo
carlos

Anónimo dijo...

Estimado colega:
Muchas gracias por los datos vertidos en su sitio, en base a ello,he armado una con el material
que tenia en el taller, sin gastar un centimo; El ancho de banda es de
55 Kcs.Yo la uso en 7.040 Mgs en C.W. con Equipo QRP de fabricaciòn
propia.
Saludos de:
Ernesto Novelli - LU1UL
